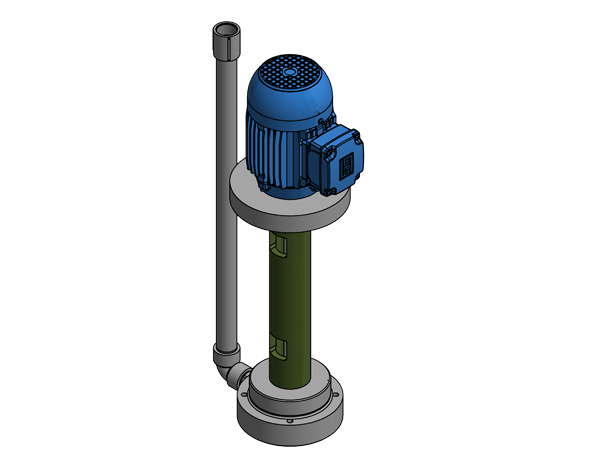

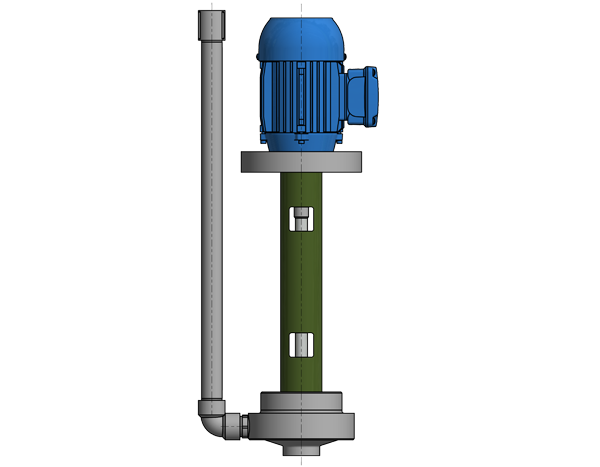

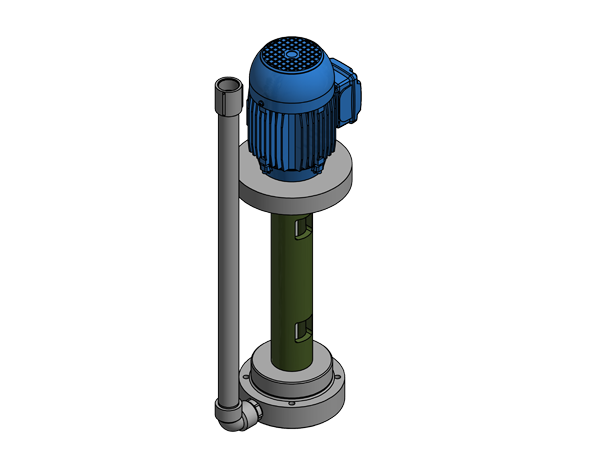

A Moto bomba vertical da série REV é um produto 100% nacional fabricada por processo de usinagem. É extremamente leve e possui um excelente custo beneficio.
Modelos REV
BOMBAS REV
DESCRIÇÃO
APLICAÇÕES
• Fracionamento entre tanques;
• Transferência de Efluentes;
• Banhos galvânicos;
• Fluidos químicos em geral;
DESCRIÇÃO COMPLETA
A Moto bomba vertical da série REV é um produto 100% nacional fabricada por processo de usinagem. É extremamente leve e possui um excelente custo beneficio.
Moto bomba para bombeamento de produtos corrosivos. Fabricadas em polipropileno ou Teflon (PTFE), fabricadas para serem instaladas de forma vertical onde as bombas horizontais não podem ser utilizadas.
FORMA CONSTRUTIVA
FORMA CONSTRUTIVA PADRÃO:
Constituída em um único estágio, com comprimentos de até 1000 mm, tem sua carcaça totalmente em polipropileno (PP), com eixo em aço inoxidável 316 protegido, ou não, por luva de polipropileno e grafite especial. Este modelo utiliza rotor fechado ou semiaberto, mancal escora com buchas e não possui selo mecânico. Sua montagem é toda feita através de roscas nas próprias peças de PP, com exceção da sua fixação no motor, que é feita através de parafusos em aço inoxidável 316.
FORMA CONSTRUTIVA ESPECIAL:
Constituída em um único estágio, com comprimentos de até 1000 mm, tem sua carcaça totalmente em TEFLON (PTFE), com eixo em aço inoxidável 316 protegido por luva de TEFLON e grafite especial. Este modelo utiliza rotor fechado ou semiaberto, mancal escora com buchas e não possui selo mecânico. Sua montagem é toda feita através de roscas nas próprias peças de PTFE, com exceção da sua fixação no motor, que é feita através de parafusos em aço inoxidável 316.
DESCRIÇÕES TÉCNICAS
LIMITES PARA A SÉRIE REV:
Tamanhos: Ø 1/2” até x Ø 3”
Vazões: Até 50 M³/H
Pressões: Até 40 MCA
Temperatura: Até 80ºC
TIPO DE MOTORES E POTÊNCIAS:
Monofásicos, tensões 110/220 na forma IP-21
Trifásicos, tensões 220/380V ou 220/380/440V na forma IP-55.
Rotações de 1750RPM ou 1150RPM.
Motores À PROVA DE EXPLOSÃO.
De 0,5CV até 7,5CV.

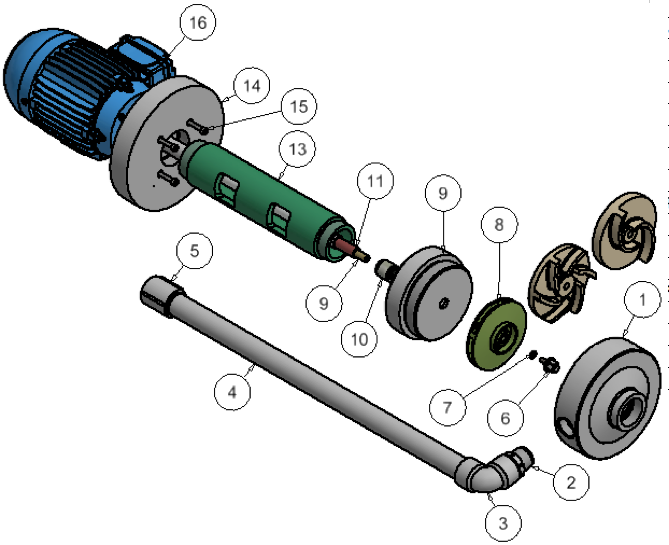

LISTA DE PEÇAS:
| CHECK-LIST BOMBA RWH VERTICAL MODELO REV | ||||
|
Pos. |
Código |
Denominação |
Qt. |
Mat. |
|
1 |
CARCAÇA (Ø1”XØ1”/Ø1.1/2”XØ1”/Ø2”X Ø1”) |
1 |
POLIPROPILENO | |
|
2 |
NIPLE (Ø1”) |
1 |
POLIPROPILENO | |
|
3 |
JOELHO (Ø1”) |
1 |
POLIPROPILENO | |
|
4 |
TUBO DE RECALQUE (Ø1”) |
1 |
POLIPROPILENO | |
|
5 |
LUVA (Ø1”) |
1 |
POLIPROPILENO | |
|
6 |
PARAFUSO SEXTAVADO |
1 |
INOX316 | |
|
7 |
ARRUELA DE PRESSÃO |
1 |
INOX316 | |
|
8 |
ROTOR FECHADO OU ROTOR SEMI-ABERTO |
1 |
NORYL / PP | |
|
9 |
MANCAL INFERIOR |
1 |
POLIPROPILENO | |
|
10 |
BUCHA DO MANCAL INFERIOR |
1 |
GRAFITE | |
|
11 |
LUVA DO EIXO |
1 |
GRAFITE | |
|
12 |
EIXO REVESTIDO |
1 |
INOX316/PP | |
|
13 |
HASTE DO EIXO |
1 |
POLIPROPILENO | |
|
14 |
MANCAL SUPERIOR |
1 |
POLIPROPILENO | |
|
15 |
PARAFUSO SEXTAVADO |
4 |
INOX316 | |
|
16 |
MOTOR |
1 |
||

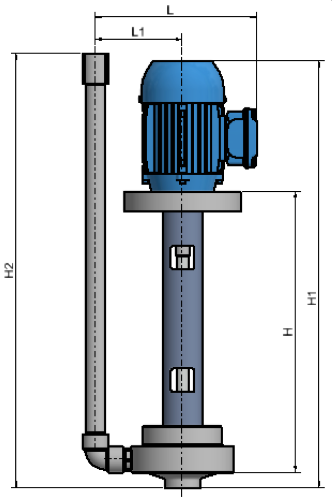

TABELA DE DIMENSÕES:
|
MODELO |
H |
H1 |
H2 |
L |
L1 |
| CARCAÇA-63 |
250 |
442,3 |
546 |
265 |
147 |
| CARCAÇA-71 |
470 |
273,5 |
|||
| CARCAÇA-80 |
486 |
282,5 |
|||
| CARCAÇA-90 |
504,5 |
301,5 |
|
MODELO |
H |
H1 |
H2 |
L |
L1 |
| CARCAÇA-63 |
500 |
662,3 |
546 |
265 |
147 |
| CARCAÇA-71 |
720 |
273,5 |
|||
| CARCAÇA-80 |
736 |
282,5 |
|||
| CARCAÇA-90 |
754,5 |
301,5 |
|
MODELO |
H |
H1 |
H2 |
L |
L1 |
| CARCAÇA-63 |
1000 |
1192 |
546 |
265 |
147 |
| CARCAÇA-71 |
1220 |
273,5 |
|||
| CARCAÇA-80 |
1236 |
282,5 |
|||
| CARCAÇA-90 |
1254,5 |
301,5 |
